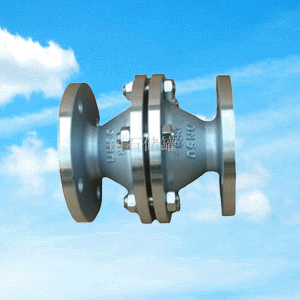

不銹鋼燃氣阻火器
- 品牌 上海南石
- 型號 GZW-I
不銹鋼燃氣阻火器是應用火焰通過熱導體的狹小孔隙時,由于熱量損失而熄滅的原理設計制造。阻火器的阻火層
結構有礫石型、金屬絲網型或波紋型。適用于可燃氣體管道，如汽油、煤油、輕柴油、苯、甲苯、原油等油品的
儲灌或火炬系統、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統、加熱爐燃料氣的管網上、也可用在乙
炔、氧氣、氮氣、天然氣的管道用品。本閥可與呼吸閥配套使用,亦可單獨使用。
阻火器性能：
1：波紋阻火器材質采用不銹鋼耐腐蝕性好。
2：結構合理，重量輕，易檢修，安裝方便。
3：阻火器芯子采用不銹鋼材料，耐腐蝕，易與清洗。
4：阻爆性能合格，連續13次阻爆性能試驗每次都能阻火。
5：耐燒性能合格，耐燒試驗1小時無回火現象。
6：水壓試驗合格。
產品技術參數：
公稱壓力：PN1.0 ~4.0MPa
公稱通徑：DN25～DN300
連接方式：法蘭連接
適用介質：油品、等多種非腐蝕性或弱腐蝕性氣體介質。
適用溫度：-20℃～+440℃
制造材料：，304，316，316L
不銹鋼燃氣阻火器標準：法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等
級）執行標準：GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》、SH/T3413-99《石油化工石油氣管道
阻火器選用、檢驗及驗收》、HG/T20570.19-95《阻火器的設置》。阻火器生產、檢驗和驗收標準：SY/T0512-
1996《石油儲罐阻火器》、測試依據：GB5908-86《石油儲罐阻火器性能和實驗方法》。
不銹鋼燃氣阻火器尺寸：
|
規格 mm |
壓力 PN |
外形連接尺寸﹝mm﹞ |
螺栓 |
||||
|
K |
D |
DL |
L |
數量 |
螺紋 |
||
|
DN20 |
1.6 MPa
|
75 |
105 |
195 |
200 |
4 |
M12 |
|
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 |
|
|
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 |
|
|
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 |
|
|
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 |
|
|
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 |
|
|
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 |
|
|
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 |
|
|
DN250 |
355 |
405 |
580 |
430 |
12 |
M24 |
|
|
DN300 |
410 |
460 |
705 |
450 |
12 |
M24 |
|

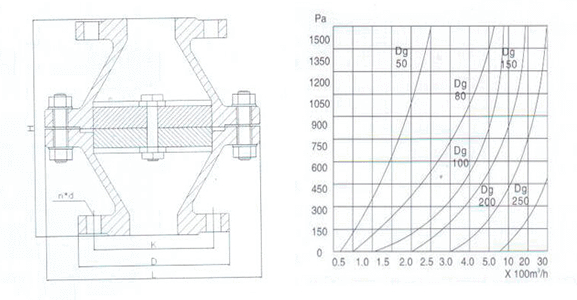

不銹鋼燃氣阻火器結構圖：
不銹鋼燃氣阻火器應定期檢查、保養：
1、阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。
2、發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
3、重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
上海南石是專業的燃氣阻火器生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力
帽、鋁合金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
尊敬的用戶：歡迎您訪問我們的網站【http://www. shzhqcj.com】, 如果您對產品、服務有任何建議或者疑問的
話，請立即聯系我們！我們一定會盡心盡力為您提供優質的服務！電話：021-6260346。
